最近经常看到有新闻报道说某某楼盘出现墙体脱落的现象，并发现脱落物竟是一些疑似“泡沫块”的东西，这让住户十分担心房子的质量问题。就在大家纷纷讨论房子安全时，有人就对此提出了疑问——这些泡沫块到底什么？它们又有着什么样的作用？
其实，这些脱落的泡沫块就是我们常说的外墙保温材料，目前外墙保温材料品种众多，质量也是参差不齐，常见的外墙保温材料有挤塑板，聚苯板，碳硅版，发泡水泥板，岩棉保温板等。

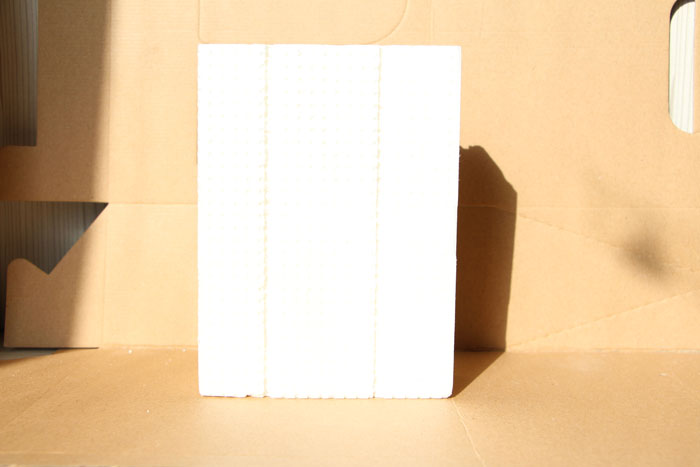

Xps挤塑板

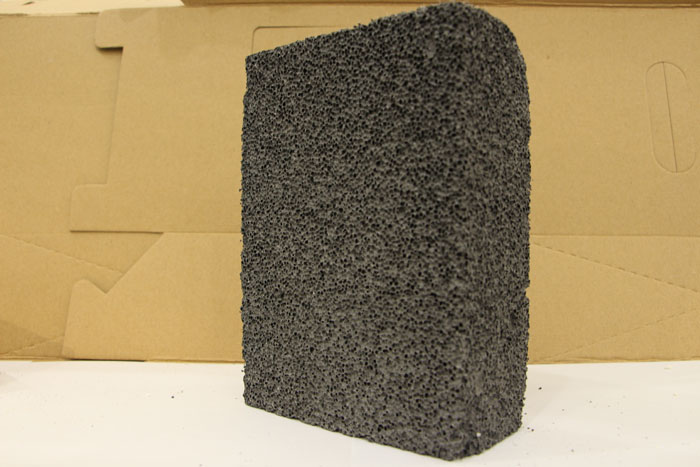

碳硅板但是像上述出现脱落的情况的原因却是有着很多的可能性。外墙保温，是由聚合物砂浆、玻璃纤维网格布、阻燃型模塑聚苯乙烯泡沫板(EPS)或挤塑板(XPS)等材料复合而成，所以在施工完毕后一段时间，或经冬夏气温循环变化后，因各环节的材料质量问提有可能会出现上述脱落现象。
聚合物粘结砂浆

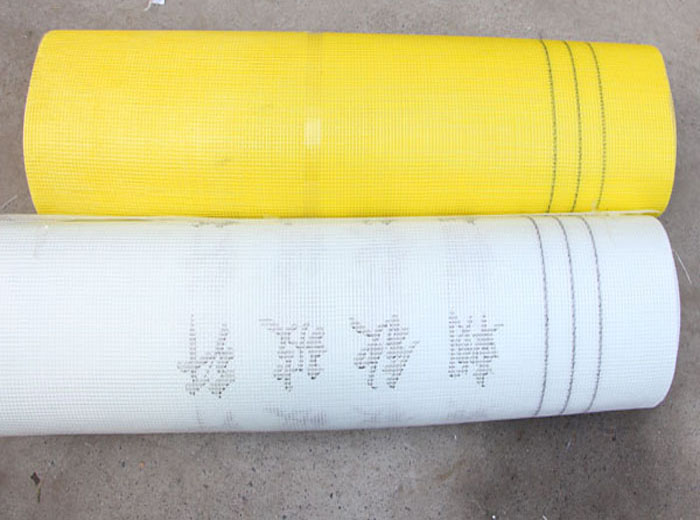

耐碱网格布一般来说会出现三大问题：
一、 保温层脱落
原因：
1、基层结构因素。框架结构外墙在砼梁柱和砌体接缝处，易发生因砌体变形而造成的保温层破坏。脚手架洞口等未砌实，形成保温层局部基层不牢而破坏。外墙装饰构件固定不牢、移位，形成推拉作用，使保温层局部空鼓、产生裂纹后长期渗水，最终导致保温层脱落;
2、抗压措施不当。保温板表面荷载过大，或对负风压抵抗措施采用不合理，如沿海地区或高层建筑外墙采用非钉粘结合的粘结方式，极易使保温板块被风压破坏而空鼓脱落;
3、墙体界面处理不当。除黏土砖墙外，其他墙体均应用界面砂浆处理后再涂抹浆体保温材料，否则易造成保温层直接空鼓或界面处理材质失效，形成界面层与主体墙空鼓，连带形成保温层空鼓。保温板表面也需要使用界面砂浆处理，否则也会造成保温层局部空鼓。
二、 抹面层开裂
原因：
1、材料因素。外墙保温的保温板密度应是18~22kg/m3，有些材料厂家会以次充好，采用18kg/m3以下的保温板，密度不够，易导致抹面砂浆层开裂;保温板的自然收缩时间在自然环境中长达60天，由于生产企业资金周转和成本控制等因素，陈化时间不到七天的保温板就已上墙，这样的结果是上墙后的保温板继续收缩，粘附再保温板上的抹面砂浆层被拉裂;
2、施工技术。基层表面的平整度过大，采用黏结剂厚度、多层板、表面打磨找平等调整方法都会导致保温质量存在缺陷;基层表面的灰尘、颗粒等妨碍粘贴的物质没有进行界面处理;保温板粘结面积过小，不符合规范，达不到粘结面积的质量要求;在暴晒或高温天气下进行米面砂浆层施工，面层失水过快导致裂缝产生;
3、温差变化。膨胀聚苯板和抗裂砂浆这两层材料的导热系数不同，膨胀聚苯板的导热系数为0.042W/(m·K)，抗裂砂浆的导热系数为0.93W/(m·K)，导热系数相差22倍。夏季太阳直射在抹面砂浆表面时，抹面砂浆表面温度可达50~70℃，遇突然降雨砂浆面温度会降至15℃左右，温差可达35~55℃。这种温差变化和昼夜温差、季节气温的影响，导致抹面砂浆层发生变形的量差大，容易产生裂缝。
三、 外墙面砖空鼓、脱落
原因：
1、气温变化。不同季节和昼夜的温差变化，使得饰面砖受到三维方向温度应力的影响，饰面层会产生局部应力集中在纵横墙体或屋面与墙体的交接处，若是在大面积墙面中部，或者相邻面砖的局部挤压，就会引起面砖脱落;
2、材料质量。因为抹面砂浆层变形空鼓，导致面砖大面积脱落;组成的复合墙体由于各层的材料不相容，变形不协调，导致面砖产生位移;外墙的防水措施没有做到位。导致水分渗入，引起冻融反复冻融循环，造成面砖粘接层破坏，引起面砖脱落;
3、外力因素。一些外力的因素也会导致面砖脱落，比如地基不均匀沉降引起结构物墙体变形、错位，造成墙体严重开裂、面砖脱落;风压、地震等自然因素也会导致面砖脱落。
以上所述的现象及原因只是众多因素中最常见的几个，其中最为关键的两点分别是建筑材料质量和一个施工工艺的规范。
而我们朝钦节能在节能建材行业有着多年的行业经验，专业致力于外墙保温系统20年。公司技术实力雄厚，生产的拉毛型挤塑板"、"热固改性聚苯板(真金板)，发泡水泥板，碳硅板，泡沫混凝土自保温砌块，等产品在出厂时就经过了我们质检部的层层把关，凡发现一丝纰漏均不可出厂，必须将完美的产品送到客户现场。为此我们朝钦人建立了一套完备的生产质量管理体系，并将量化管理纳入到该体系，从产品的研发、生产、质检、质量测试、销售直至售后服务，都以严谨、求实、科学的敬业精神精心打造让客户满意的产品和服务。
对于生产一线我们执行的都是高标准作业，生产工序可追溯，关键岗位上的技术工人都经过严格的培训和考核，在每一个生产环节，都有控制点负责监控，对装备生产实现了全过程的有效把控，绝不放过任何可能影响客户运营的质量隐患。
河南朝钦节能建材有限公司主营,A级防火外墙保温板，发泡水泥保温板，混凝土自保温砌块等墙体保温材料
