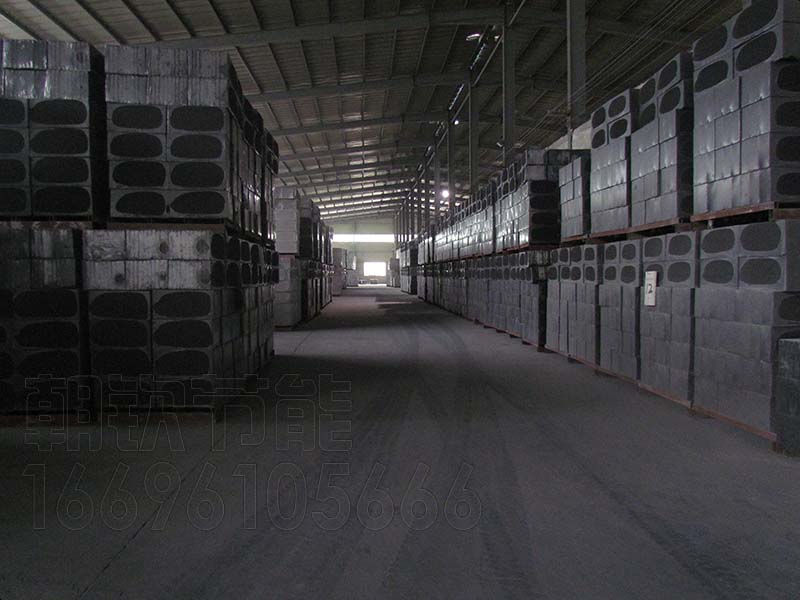

为取得更好的防火隔热效果，满足现代建筑防火需求，朝钦(集团)节能经多年研发，正式推出各项性能更优的A级防火保温板材——石墨改性水泥基保温板。
石墨改性水泥基保温板，也叫作“碳硅板，CS板，CS碳纤维硅质防火保温板”，是以水泥基胶凝材料、活性矿物材料、纤维增强材料、成孔材料、外加剂和水等为主要原料，掺加石墨、纳米级超轻多孔材料、调孔材料等改性组份，经搅拌、浇注成型、养护、切割、表面增强及防水处理等工艺制成的无机复合保温板材。
该新型材料可直接用于工业与民用建筑的墙体、屋面和地面保温工程、复合墙体材料、免拆保温模板、建筑外墙保温系统保温层、屋面保温系统、外墙保温系统防火隔离带、建筑自保温冷热桥处理、建筑外围护墙体保温工程、免拆复合保温模板板芯材料、保温装饰一体化芯材、防火门门芯等领域。
研发背景
一直以来中国的保温市场上90%的保温材料都是有机的保温材料，它的保温效果很理想，但是在防火性能上欠佳，且防护不善，导致了工地大火频发，如南京中环国际广场、哈尔滨经纬360度双子星大厦，上海公寓楼，央视电视台大楼等相继发生建筑外墙保温材料火灾，造成严重人员伤亡和财产损失，建筑易燃可燃外保温材料已成为一类新的火灾隐患。 随着公安部65号文件的发布，大家都在寻找一种防火保温材料及一种防火办法来改善这种局面，在这种情况下极大的推动了A级保温材料及建筑节能与结构一体化的发展。
在A级防火保温材料市场出现如酚醛板，无机板，无机保温砂浆，发泡水泥板，云质板，渗透板，真金板，岩棉板等等，在市场上的应用过程中也出现了这样那样问题，通过这几年应用有的逐渐淘汰出局，现在市场还有岩棉板，无机浆料，发泡水泥板在使用。这些产品在应用中来也有致命的弱点，比如岩棉：吸水膨胀，脱落，现已出现有的地方已经禁止使用，无机浆料也是脱落，保温效果差也有地方禁止使用，发泡水泥板在使用过程中也出现导热系数高，吸水，容重大等缺点。大家对保温材料市场真是一筹莫展，在这个背景下我们朝钦集团研发人员在发泡水泥板基础上进行改良，通过三年努力，在中国建材研究总院，河南理工大学，广州大学，南京工业大学大力支持下，研发出了一种新型的保温材料石墨改性水泥基保温板。它既规避发泡水泥板缺陷、避免岩棉脱落、还有有机保温材料优点。在南方可以代替无机浆料，在北方可以代替岩棉，是一种理想的保温材料。
产品发展
- 河南省建设厅鉴定批准授予朝钦集团产品「石墨改性水泥基保温板(碳硅板)」科学技术成果鉴定证书。
- 顺利通过国家检验报告
- 发布相关企业标准《石墨改性水泥基保温板(碳硅板)外墙外保温系统施工技术规程》。
- 中国住房和城乡建设部科技与产业化发展中心对石墨改性水泥基保温板(碳硅板)进行评估，获批建设行业科技成果评估证书
- 被列为2018年全国建设行业科技成果推广项目。
- 中国建筑材料科学研究总院领导和行业内专家领导莅临指导
- 「CS碳纤维硅质防火保温板及其制作方法」专利申请通过。
- 《石墨改性水泥基保温板》(碳硅板)T/CSTM标准正式发布;
- 《一种石墨改性水泥基保温板外墙外保温薄抹灰系统施工工艺》专利申请通过。
- 第二次获评全国建设行业科技推广证书;
- 石墨改性水泥基保温板外墙外保温系统建筑构造》正式下发。
- 截止2021年，该产品已陆续走入数十个建筑工程项目与防火门厂家。
规格参数
石墨改性水泥基保温板按干表观密度分为三个型号: I型、 II型和III型。
产品代号、型号、规格尺寸、 标准编号。示例:规格尺寸为600mm x 300mm x 60mm的I型保温板的标记为:GCP-II 600X 300X60 T/CSTM XXXX-2020

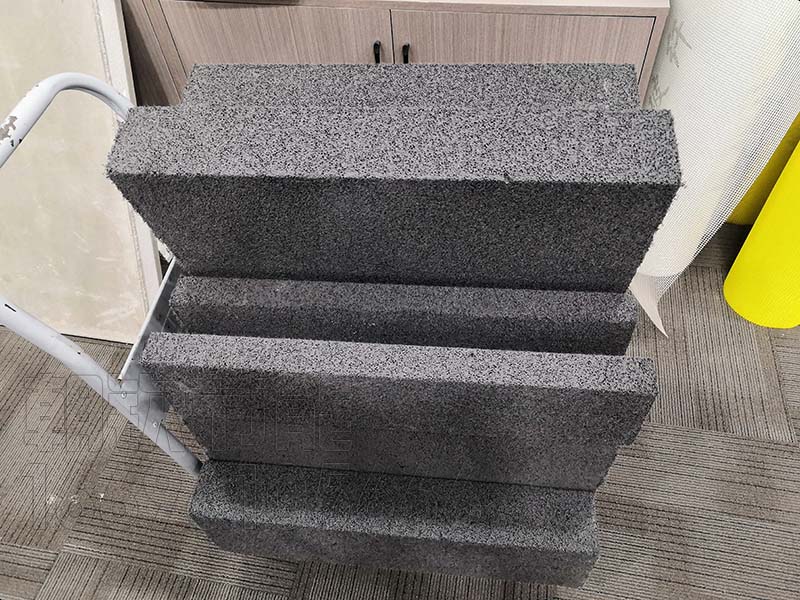

外观：表面应平整、无裂缝、无缺授掉角、无层裂、无油污。
基本尺寸：
| 序号 | 项目 | 单位 | 指标 |
| 1 | 长度 | mm | 600 |
| 2 | 宽度 | mm | 300 |
| 3 | 厚度 | mm | 40、50、60、70、80、90、100 |
注：除了以上厚度指标之外，其他尺寸的厚度均可预制。
性能参数表：
| 序号 | 项目 | 单位 | 指标 | ||
| Ⅰ型 | Ⅱ型 | Ⅲ型 | |||
| 1 | 干表观密度 | kg/m³ | ≤120 | ≤150 | ≤180 |
| 2 | 导热系数 | W/（m·K） | ≤0.048 | ≤0.051 | ≤0.055 |
| 3 | 抗压强度 | MPa | ≥0.20 | ≥0.25 | ≥0.30 |
| 4 | 垂直于板面的抗拉强度 | kPa | ≥50 | ≥60 | ≥80 |
| 5 | 憎水性 | % | ≥98 | ||
| 6 | 体积吸水率 | % | ≤10.0 | ||
| 7 | 干燥收缩值 | mm/m | ≤3.0 | ||
| 8 | 软化系数 | — | ≥0.80 | ||
| 9 | 燃烧性能 | — | A1级 | ||
产品特点
1、保温隔热性好： 比传统发泡水泥板和发泡陶瓷板导热系数低1/3，导热系数低至0.048w/(m.k)，与岩棉板相当;隔热性能好，可适用于外墙外保温系统的隔热保温材料;
2、不燃性：所有原料均为无机材料，因此产品燃烧性能完全达到A级，用于有防火要求高的外保温系统、防火隔离带和其它防火工程;
3、耐老化：该产品完全属于无机材料，耐久性好，不老化，可与建筑物同寿命;
4、相容性好：与水泥砂浆、混凝土等相容性好，粘接可靠，且热胀冷缩下不开裂、不变形、不收缩。
5、抗压强度高：生产中加入碳纤维、硅灰等材料，不但提高了产品整体强度，也增加产品的韧性;
6、吸水率低：闭孔率高，在有机硅防水剂的作用下，吸水率极低。与水泥砂浆、饰面砖等能很好的粘接，外贴饰面砖安全可靠，不受建筑物高度等限制;
7、耐候性好：在恶劣气候条件下不变形、不老化、不开裂，性能稳定;
8、易施工、环保、无污染。
产品原材料
水泥
通用硅酸盐水泥应符合GB 175的规定。5.1.2硫铝酸盐水泥应符合GB/T 20472的规定。
掺合料
1、磨细矿渣粉、粉煤灰、磨细天然沸石、硅灰、偏高岭土应符合GB/T 18736的规定。
2、采用其他活性矿 物粉料作掺合料时，应符合国家相关标准规范的要求。
3、掺加工 业废渣时，废渣的放射性核素限量应符合GB 6566的规定。
成孔材料
1、泡沫剂应符合JC/T 2199的规定。
2、发泡剂应符合 GB 1616的规定。
外加剂
1、混凝土外加剂应符合GB 8076的规定。
2、防水剂应符合JC/T 474的规定。
3、可再分散乳胶粉应符合 JC/T 2189的规定。
4、纤维素醚应符合 JCT 2190的规定。
纤维增强材料
1、合成纤维应符合GB/T21120的规定。
2、采用其它品种纤维增强材料时，应符合国家相关标准规范的要求。
石墨改性材料
按GB/T 8077规定检测，固含量应不低于42%，密度为11glcm3-1.30g/cm2，pH值为6.5-9.5。
水
应符合JGJ 63的规定。
