1、开机前准备：首先把135和150加热三个小时左右，把135达到：一区170℃、二区180℃、三区190℃、四区200℃、五区200℃、六区195℃、七区195℃、八区195℃、150达到九区165℃、十区165℃、十一区165℃、十二区165℃、十三区165℃、十四区165℃、十五区165℃、十六区165℃；机头达到：十七区160℃、十八区160℃、十九区160℃。盘根部位从加热就用水喷淋降温，以保护盘根。刚加热过程中，如电流达不到要求，预先检查线路及加热片。
2、配料：先把发泡剂加压，达到符合要求，管路畅通，再把模唇加热泵加热至80℃，然后把原料及一切辅料按比例混合均匀，吸入挤出机料斗中，准备完毕、准备开机。
3、开机：先把150调到10HZ左右，起动150，如电流不高继续起启；如果电流太高或有异响，说明加热还不行，应继续加热，达到开机正常为止。再把135调到10赫兹左右，启动135，和150一样，加热正常为止。150、135全部正常启动后，把135料斗打开二分之一，电流控制在120---80之间，逐步打开料口，料口全部打开以后，电流不升高为正常。再把发泡剂注入泵调至10赫兹打开注入发泡剂，压力达到10KPA左右为正常。如压力表针头不摆动，压力升高，说明不通 ，应该尽快疏通，达到针头摆动为止，135与150电流稳定说明吃料正常。
4、提速：先提150再提135。提速过程中发泡剂注入泵相应加速，压力表始终在10KPA左右为宜，并把150 9---16区关掉电源，并喷林降温。逐步降温,包括机头降温要与150同步降温，注意此时降温不宜过快，防止150电流迅速加大。提速135与150要匹配。匹配看135与150电流及压力表，14--16区降至100℃左右时，打开模唇恒温油泵，并把模唇内外清理干净，准备成型。
5、成型：将模唇挤出的板材进入成型机，再进入一级牵引，根据成型尺寸调整成型机的厚度；根据挤出量调整一级牵引的速度，使板材慢慢成型。在这个过程中，调节模唇温度达到板材成型。成型后经过冷却架进入二级牵引准备切割。
6、切割：打开纵向切割，调至所需宽度，由二级牵引进行纵向切割，再把横向切割调至所需长度由记米器控制，再进行横向切割。
7、压花与拉毛：根据客户要求，压花由二级牵引完成，打毛由拉毛机完成。
8、成品验收入库。

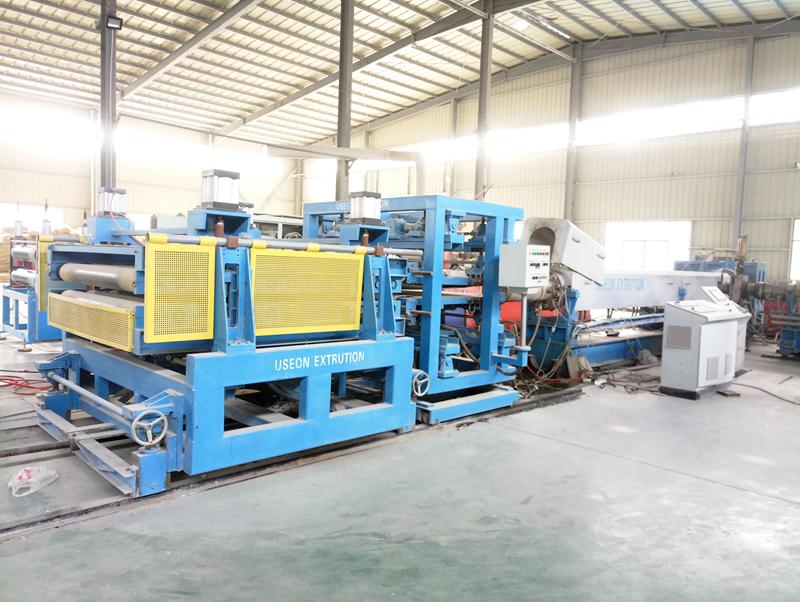

XPS挤塑保温板生产工艺流程图
